亚洲人成网站999久久久综合,a国产成人免费视频,a欧美在线,亚洲欧美韩国,亚洲综合色在线,亚洲精品第一,久久精品全国免费观看国产

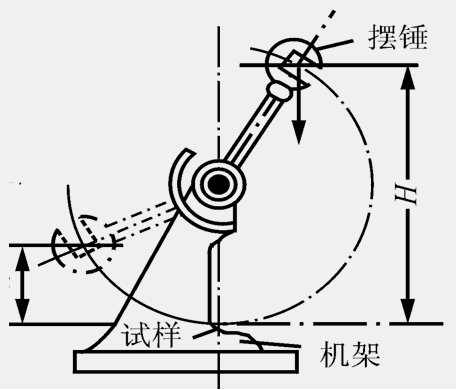

　　基本原理:夏比沖擊測試是用來測定金屬材料抗缺口敏感性(韌性)的試驗。其原理是利用能量守恒定律，用規(guī)定高度和能量的擺錘對制備有U形缺口V形或無缺口的標(biāo)準(zhǔn)沖擊試樣，進(jìn)行一次性沖擊，使試樣沿缺口或中間位置沖斷，用斷裂前后擺錘位置的高度差來計算試樣的沖擊吸收功，即為KV,KU或KW。

　　a. KV2: V型缺口試樣使用2mm擺錘錘刃測得的沖擊吸收能量

　　b. KV8: V型缺口試樣使用8 mm擺錘錘刃測得的沖擊吸收能量

　　c. KU2: U型缺口試樣使用2 mm擺錘錘刃測得的沖擊吸收能量

　　d. KU8: U型缺口試樣使用8mm擺錘錘刃測得的沖擊吸收能量

　　e. KW2: 無缺口試樣使用2mm擺錘錘刃測得的沖擊吸收能量

　　f. KW8: 無缺口試樣使用8 mm擺錘錘刃測得的沖擊吸收能量

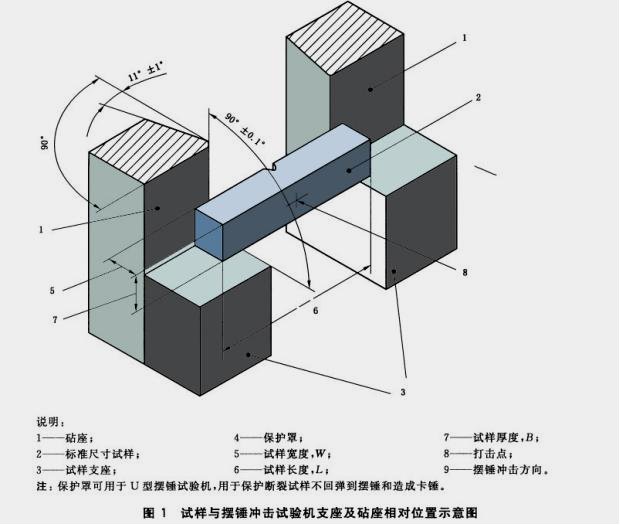

　　沖擊試樣的標(biāo)準(zhǔn)尺寸: 55mmX10mmX10mm; 55mmX10mmX7.5mm; 55mmX10mmX5mm; 55mmX10mmX2.5mm 通過協(xié)議也可以用其它厚度的試樣.

　　環(huán)境控制及操作要求:

　　除非另有規(guī)定,室溫沖擊試驗應(yīng)在23℃士5℃進(jìn)行。對于試驗溫度有規(guī)定的沖擊試驗,試樣溫度應(yīng)控制在規(guī)定溫度士2℃范圍內(nèi)進(jìn)行沖擊試驗。

　　當(dāng)使用液體介質(zhì)冷卻或加熱試樣時,試樣應(yīng)在轉(zhuǎn)移至沖擊位置前在該介質(zhì)中保持至少5min。 當(dāng)使用氣體介質(zhì)時,試樣應(yīng)在該介質(zhì)中保持至少30min,

　　試樣從介質(zhì)中轉(zhuǎn)移至沖擊的間隔時間應(yīng)不大于5S.例外情況是當(dāng)室溫或儀器溫度與試樣溫度之差小于25℃時,試樣轉(zhuǎn)移時間應(yīng)小于10s。

　　以上內(nèi)容就是深圳安普檢測給大家介紹的關(guān)于金屬材料沖擊測試主要試驗原理及注意事項，大家可以參考了解。隨后關(guān)于第三方檢測相關(guān)內(nèi)容需要了解的，可以隨時咨詢安普檢測。

　　安普檢測作為一家獨立，嚴(yán)謹(jǐn)，誠信的第三方檢測機(jī)構(gòu)，有十多年的測試及失效分析經(jīng)驗，是您值得信賴的合作伙伴。隨后我們還會持續(xù)給大家更新更多關(guān)于第三方檢測相關(guān)內(nèi)容，大家可以隨時關(guān)注我們，或者有任何問題可以隨時咨詢：18126547679。
